Пульты управления Китурами NCTR-60R, NCTR-100R и NCTR-100WR
Пульт или блок управления котлом Китурами относится к разряду штатного устройства автоматики, которое существенно облегчает настройку режимов работы системы отопления и качественно улучшает уровень комфорта владельца или обслуживающего персонала. Блок управления может как входить в комплект поставки газового котла Китурами, так и поставляться в качестве дополнительного устройства автоматики.
Пульты NCTR-60R, NCTR-100R и NCTR-100WR предназначены для автоматизации работы газовых котлов Китурами серий World Alpha и Alpha Plus, а также всех модификаций отопительных приборов этих серий. Блоки управления NCTR-60R, NCTR-100R и NCTR-100WR соединяются с котлами по проводной линии, длина которой не должна превышать 25 метров. Пульт NCTR-60R является штатным прибором управления газовых котлов Китурами World Alpha и Alpha Plus, а блоки NCTR-100R и NCTR-100WR выступают в качестве опции.
Комнатный термостат — главное инженерное решение
Одной из самых важных функций блоков управления газовыми котлами серий World Alpha и Alpha Plus выступает встроенный терморегулятор — комнатный термостат. Такая особенность существенно отличает выносные пульты Китурами от продукции и оборудования конкурирующих фирм. Комнатный терморегулятор входит в комплектацию электронных плат всех выносных пультов NCTR-60R, NCTR-100R и NCTR-100WR, а сама возможность управления работой настенного котла по температуре помещения выступает фактором существенной экономии топлива — природного газа.
Комнатный термостат представляет собой встроенный в электронный блок датчик температуры, текущие показатели которого служат основанием для включения или выключения отопительного прибора. Желаемую температуру в помещении можно задавать в пределах от 10°С до 45°С с шагом 1°С. При этом необходимо иметь в виду, что гистерезис функции составляет 1°С. То есть при выставлении, к примеру, необходимой температуры в комнате 25°С, выключение отопительного прибора произойдет при температуре 26°С, а его включение при температуре 24°С. Величина гистерезиса в 1°С признана оптимальной, так как исключает тактование отопительного прибора — его частое включение и выключение при небольших отклонения температур от заданной величины.
Состав и принцип работы блоков управления
В основе работы всех выносных пультов лежит принцип включения или выключения газового котла на основе заданных параметров температур отопительного контура или отапливаемых помещений. Датчики температуры контура входят в состав отопительного прибора, а датчик температуры воздуха помещения входит в комплект выносного блока.
Общий состав блока управления включает в себя несколько конструктивных решений, каждое из которых выполняет определенные функции:
жидкокристаллический дисплей отражает текущие параметры эксплуатации системы отопления на основе котлов Kiturami;
кнопочные или сенсорные органы регулировки обеспечивают включение необходимых режимов работы, а также обеспечивают переключение выводимых параметров индикаторной панели — дисплея;
плавный центральный регулятор устанавливает параметры режимов системы отопления на основе настенных газовых котлов Китурами World Alpha и Alpha Plus;
жесткий полимерный корпус защищает внутреннюю плату от механических повреждений и обеспечивает устойчивое крепление пульта в выбранном месте;
соединительный кабель между котлом и выносным блоком выполняет функцию передачи управляющих сигналов по проводной сети.
Также в состав пультов может входить встроенный модуль Wi-Fi, который обеспечивает функцию удаленного управления работой отопительного прибора.
Общий функционал блоков управления котлами Kiturami
Все выносные блоки настенных газовых котлов Китурами имеют достаточно сходные возможности, которые включают в себя ряд базовых функций:
режим Отопление предполагает включение и настройку параметров и режимов системы отопления по температуре воздуха в отапливаемых помещениях;
режим Теплоноситель позволяет включать и настраивать режимы отопления по стандартному для всех отопительных приборов способу регулировки по температуре теплоносителя;
режим ГВС позволяет включать и устанавливать желаемую температуру горячей воды, а также включать функцию Быстрого нагрева холодной воды. Последний режим подразумевает предварительный нагрев теплообменника и действует 10 минут после нажатия соответствующей клавиши или сенсора;
функция Таймер позволяет регулировать временные параметры системы отопления — устанавливать в минутах время работы отопительного прибора и задавать время его простоя в часах. Время работы отопительного прибора регулируется в пределах от 10 до 90 минут, а время ожидания — в пределах от 1 до 19 часов;
функция Отсутствие переводит систему отопления в режим максимальной экономии топлива. Такая функция актуальна при длительном отсутствии хозяев загородного дома или при поездке в отпуск. Котел автоматически включается при снижении температуры воздуха в помещении до 8°С;
режим Блокировки запрещает вносить изменения в ранее установленные настройки, что исключает вмешательство в работу системы отопления со стороны детей или престарелых членов семьи владельца котельной;
клавиша или сенсор включения и выключения котла позволяют обесточивать отопительный прибор на время ремонта или сервисного обслуживания.
Для плавного изменения настроек температур и времени в различных функциях и режимах работы, в центральной части пульта расположен круглый регулятор плавного изменения и сохранения значений настроек.
Дополнительно отметим, что на жидкокристаллический дисплей выводятся коды ошибок работы отопительных приборов, которые помогают быстро устранять или предотвращать неисправности в работе настенных газовых котлов серий World Alpha и Alpha Plus.
Функциональные отличия пультов NCTR-60R, NCTR-100R и NCTR-100WR
При обще схожести функционала управления работой и параметрами системы отопления на базе настенных газовых котлов серий World Alpha и Alpha Plus, каждый пульт имеет технические и конструктивные отличия, которые отражаются на цене блока автоматики.

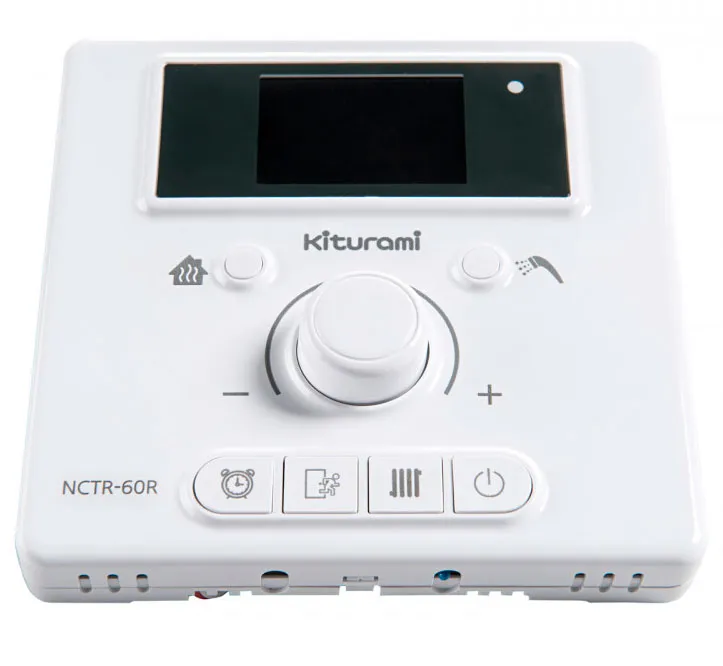

Данный выносной блок является штатным прибором для настенных отопительных приборов серии World Alpha и Alpha Plus, а для вариантов серий с приставками S и C выступает в качестве дополнительной опции. Преимущество опции, по сравнению со встроенными пультами, состоит в подключении режима управления по комнатной температуре. Такой режим дает существенную экономию топлива и повышает надежность системы отопления.
В комплект поставки входит сам выносной блок, настенный кронштейн для крепления прибора на стену и подробная инструкция по работе с настройками режимов и функций. NCTR-60R соединяется с отопительным прибором двухпроводной линей связи, длина которой не должна превышать 25 метров.

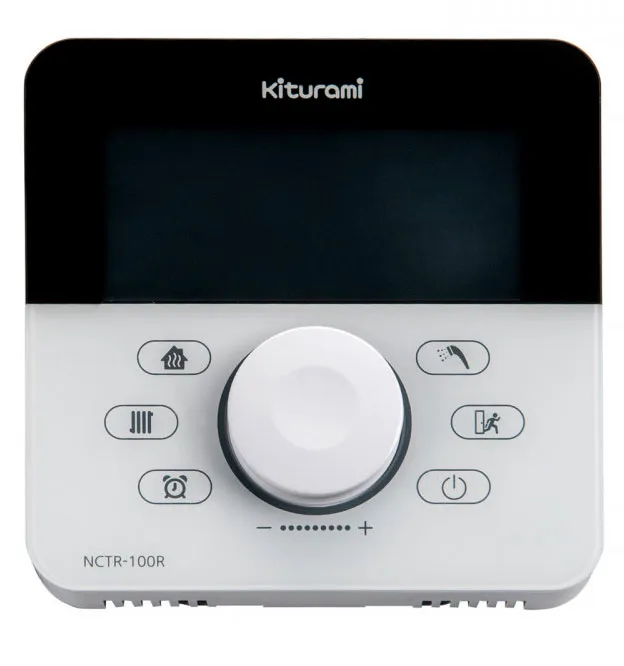

NCTR-100R
Данный блок управления является сенсорным вариантом NCTR-60R, при модернизации которого были улучшены потребительские и функциональные возможности. Внешний вид пульта подвергся переработке, с целью повышения удобства регулировки и улучшения наглядности.
Из других особенностей блока NCTR-100R отметим регулировку громкости работы звукового тракта, что отличает модель от более ранних модификаций. Комплект поставки выносного блока идентичен комплекту поставки NCTR-60R и включает в себя кронштейн для крепления корпуса прибора и подробную инструкцию по подключению и эксплуатации.

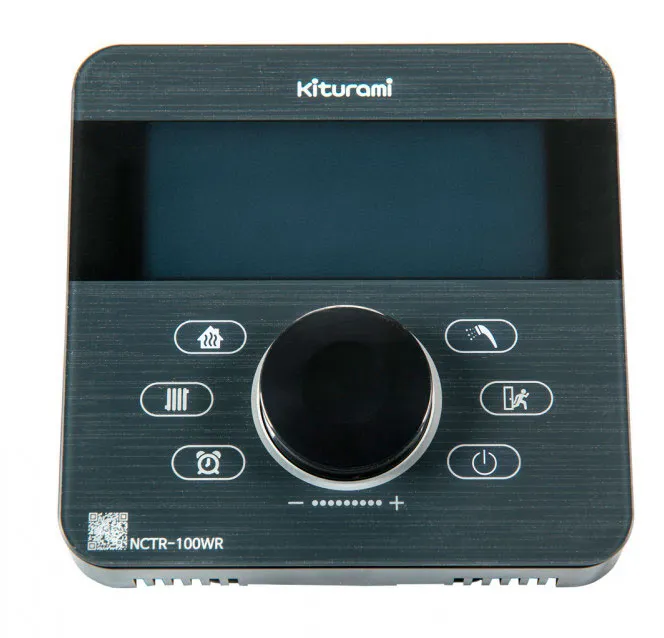

NCTR-100WR
Данный блок является текущим вариантом от компании Китурами по управлению работой системы отопления через сети Wi-Fi. В комплект поставки NCTR-100WR входит встроенный модуль Wi-Fi, для работы которого с роутером используется только частота 2,4 ГГц. Частота 5 ГГц приборами Китурами не поддерживается.
Для реализации функции управления системы отопления по сети Wi-Fi было разработано приложение Kiturami Smart, которое можно загрузить на смартфон или планшет из магазинов приложений Google Play и App Store, или с помощью специального QR-кода. Работой приложения можно управлять с нескольких зарегистрированных аккаунтов, для чего используется режим Приглашения.
Из общего функционала приложения Kiturami Smart отметим 4 главных возможности по удаленному управлению системой отопления со смартфона или планшета:
возможность получения информации о теплоносителе и показаниях температуры в доме;
действующая функция включения и выключения отопления или горячего водоснабжения;
возможность настройки временных параметров функционирования отопительного прибора;
индикация о возникающих неисправностях в системе отопления на базе настенных котлов Китурами.
Справедливости ради, стоит отметить, что функционал Kiturami Smart пока не поддерживает взаимодействие с Алисой от Яндекса.
